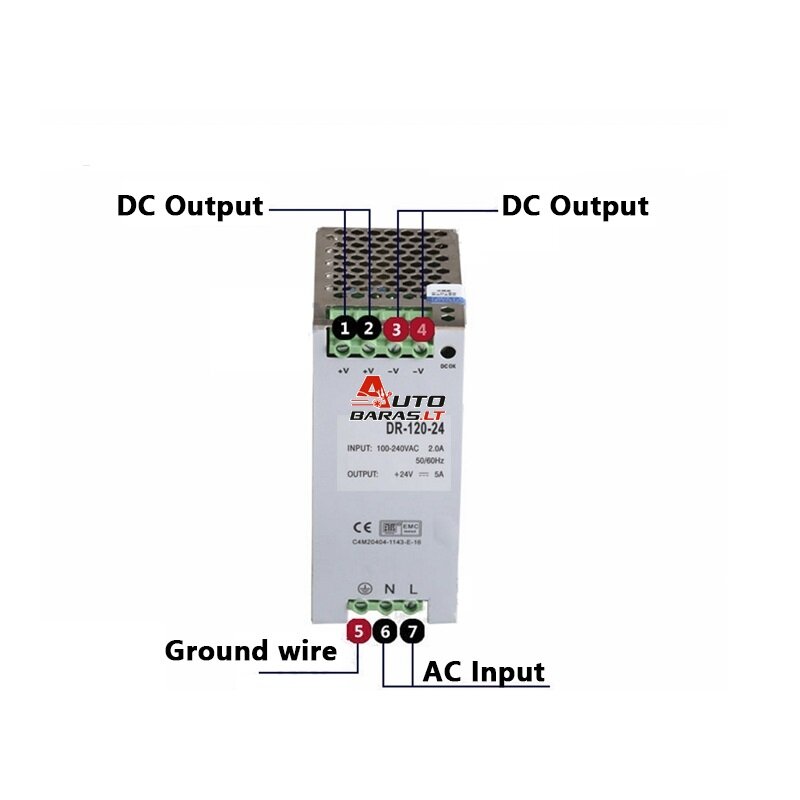

Maitinimo blokas DR-120-12

Modelis

DR-120-12

DR-120-15

DR-120-24

DR-120-48

DC išvesties įtampa

12V

15V

24V

48V

Išvesties įtampos diapozonas

±2%

±2%

±1%

±1%

Vardinė išvesties srovė

10A

8A

5A

2.5A

Išvesties srovės diapozonas

0-10A

0-8A

0-5A

0-2.5A

Trikdžiai

85mVp-p

85mVp-p

85mVp-p

100mVp-p

Inlet stabilumas

±0.5%

±0.5%

±0.5%

±0.5%

Apkrovos stabilumas

±1%

±1%

±1%

±1%

DC išvesties galia

120W

120W

120W

120W

Efektyvumas

80%

81%

84%

85%

Pasirenkamas diapozonas DC įtampai

10.8~13.2V

13.5~16.5V

21.6~26.4V%

43.2~52.8V%

AC įvesties įtampos diapozonas

88~132VAC 47~63Hz;240~370VDC

Įvesties įtampa

3.3A/115V 2A/230V

AC inrush srovė

Cold-start current 30A/115V 60A/230V

Srovės praradimas

<3.5mA/240VAC

Perkrovos apsauga

105%~150% Type: pulsing hiccup shutdown Reset: tuto recovery

Apsauga nuo per didelės įtampos

13.8~16.2V

18~21V

27.6~32.4V

58~62V

Temperatūros įtaka

±0.03%/°c(0~50°c)

Įdiegimo, įkrova , laukimo laikas

500ms,70ms, 50ms/230V

Vibracija

10~500Hz, 2G 10min,/1cycle, Period for 60min, Each axes

Įtampos atlaikimas

Input and output internal: Input and encolsur: 1.5KvAC, Output and enclosure: 0.5KvAC

Izoliacijos apsauga

Input and output internal: Input and enclosure, Output and enclosure:500VDC/100MΩ

Darbinė temperatūra ir atsparumas drėgmei

10°c~50°c(Refer to output derating curve), 20%~90%RH

Matmenys

65.5×125.2×100mm

Svoris

0.8Kgs 24PCS/19.2Kg/1.1CUFT

Saugumo standartai

Meet UL 1012 requiement (Not apply for the mark)

EMC standartai

Meet FCC PART 15 J Conduction class B
